區域網路線斷線的接法

網路線斷掉一般我們會使用RJ45接頭,配合壓線器重新做接頭,
中間在使用雙頭接頭進行網路線的接續。
不過由於考慮到訊號衰減,因此這次的做法是用UY接續子(俗稱的豆子),
進行網路線的接續。接續子一般不會很貴,這次使用的是單價較高的3M接續子,
100顆約兩三百元左右。

使用UY接續子的好處在於防水,接續子內有油,因此網路線不易生鏽,
壞處是接續部分不堅固,因此接完之後要用膠布纏繞幾圈,以免斷線。

為了避免一再的測試,因此還是需要找一台網路線測試儀,
以了解是哪條線路有問題,是否需要重新接線,
網路線測試儀,可以接RJ45,以及一般電話線。
接上兩邊的RJ45接頭,如果燈號沒亮,就表示訊號不通。

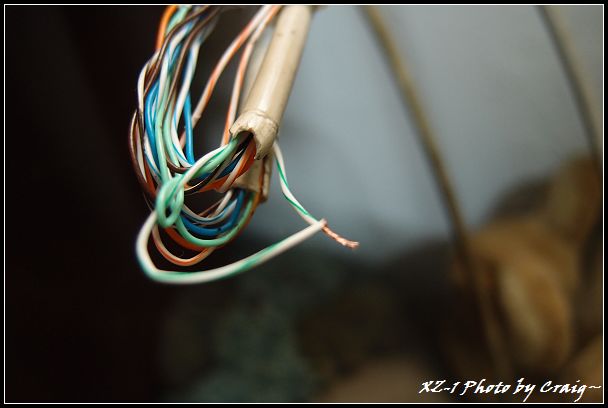

需重新接線的網路線

裝上UY接續子後的樣子

施工方面,由於RJ45的線非常細,容易折斷,不容易進行剝線,用刀片弄了許久,
眼看著線被越弄越短,最後終於剝好,把豆子接上,用網路線測試儀測試一下,
燈號有亮,終於完成接線。

最後用白色防水膠布多纏幾圈,再用黑色防水膠布固定住,就大功告成了,
這樣子弄實在是很麻煩,不過為了可以避免訊號衰減,麻煩一點還是值得啦。
