老骨頭筆電 ACER TravelMate 630 無痛升級方案

這台Acer TravelMate 630已經使用了一段相當久的時間,
記得應該是2002年購入的,至今也快十年了,
由於CPU和記憶體的規格都屬於較早世代的,
因此在升級時蒐集零件的過程頗為困難。


先來看一下規格

TravelMate630 規格表
品 名 632XC/633LC
處理器 P 4 1.6G/1.7G
記憶體 256MB DDR
顯示器 TFT 14吋/15吋
硬 碟 20GB/30GB
光碟機 DVD、CD-RW

Acer TM 630所採用的繪圖晶片為nVidia GeForce2 Go100顯示記憶體,
內建DualView 支援,可以直接將資料呈現於外接式顯示器也可播放DVD影片。
由於當時的工作有大量的簡報與系統DEMO,因此輸出投影機甚為重要,
而INTEL Centrino的前身P-4M,也才現身,在NB上的效能算是當時還不錯的,
二話不說為了工作就趕緊購入,也陪我度過了到處征戰的日子。

時至今日,P-4M 1.4G的CPU以及原廠256MB加上後來購入的512MB,共768MB DDR333記憶體
來跑WINDOWS XP SP3實在已經令人無法忍受,
又不忍心將其除役,因此開始找尋可以升級的零件,

型號 時脈 L2緩存 FSB 倍頻 電壓 TDP功耗
Pentium 4-M 1.4 1400 MHz 512 KiB 400 MT/s 14x 1.2/1.3 V 20.8/25.8 W
Pentium 4-M 1.5 1500 MHz 512 KiB 400 MT/s 15x 1.2/1.3 V 20.8/26.9 W
Pentium 4-M 1.6 1600 MHz 512 KiB 400 MT/s 16x 1.2/1.3 V 20.8/30 W
Pentium 4-M 1.7 1700 MHz 512 KiB 400 MT/s 17x 1.2/1.3 V 20.8/30 W
Pentium 4-M 1.8 1800 MHz 512 KiB 400 MT/s 18x 1.2/1.3 V 20.8/30 W
Pentium 4-M 1.9 1900 MHz 512 KiB 400 MT/s 19x 1.2/1.3 V 20.8/32 W
Pentium 4-M 2.0 2000 MHz 512 KiB 400 MT/s 20x 1.2/1.3 V 20.8/32 W
Pentium 4-M 2.2 2200 MHz 512 KiB 400 MT/s 22x 1.2/1.3 V 20.8/35 W
Pentium 4-M 2.4 2400 MHz 512 KiB 400 MT/s 24x 1.2/1.3 V 20.8/35 W
Pentium 4-M 2.5 2500 MHz 512 KiB 400 MT/s 25x 1.2/1.3 V 20.8/35 W
Pentium 4-M 2.6 2600 MHz 512 KiB 400 MT/s 26x 1.2/1.3 V 20.8/35 W

查了一下規格書,ACER TM630 Service Guide
Mobile Pentium 4 M(P-4M)的代號是"Northwood" (130 nm),支援功能:MMX、SSE、SSE2
包括了使用英特爾的EIST技術來降低功耗,卻無超執行緒技術,L2最大512K,最高時脈為3.46GHz。
並發現市面上P-4M竟然有2.6G的版本,
不過看了Benchmark 2.6G與2.2G的分數差異好像不大,
跑了一趟光華,以相當便宜的價錢帶回了P-4M 2.2G。

P-4M 2.2G正面,以Micro-FCPGA封裝核心,與後來有鐵殼熱片的FC-PGA2 Mobile Pentium有著很大的差異

P-4M 2.2G背面,使用SOCKET 478腳座

2200 512K的快取

換下來的P-4M 1.4G

腳座部位雖然也是478,但是後面的電晶體排列與P-4M 2.2G有所差異

TM 630內部,在散熱片下藏著就是P-4M 1.4G

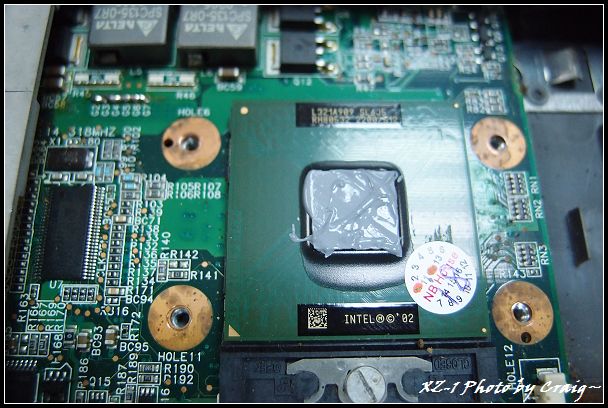

換上P-4M 2.2G,並塗上鑽石散熱膏

記憶體的安裝方面,則碰到了許多問題,曾經跑到光華商場找了目前新版的DDR 400記憶體來安裝,
大部分的店家都沒有賣DDR 400的記憶體,在光華找到一家用廣X品牌名稱不記得,
試了三隻1G的,三種顆粒,第一隻無法開機,第二隻和第三隻都是開機後出現藍色畫面

擱置了一陣子,有同事的舊NB要處理,就將裡面的DDR 333記憶體拿出插看看,
竟然可以使用了(淚~)
老機器的相容性問題還真多呀!
512MB + 1G共1.5G記憶體



開機BIOS

CPU顯示2200MHz,記憶體1570816 KB,
加上之前安裝的INTEL 2200BG 無線網卡,(TM 630出廠的時候,並沒有Centrino呀)

效能方面,以CPU MARK來測試,P-4M 1.4G與P-4M 2.2G幾乎有兩倍的差異。

整個升級就算是完成了,也給了老電腦一個新生命。
雖然USB只有1.0(爆慢XD)


同場增映,照片右方適用於各式號碼的螺絲起子,共有12種螺絲的型號,
比起左方70元便宜卻容易將螺絲轉到崩牙的起子,用起來還是比較安心順手呀!!

後記:這台NB於2012/10/31正式壽終正寢,開機一片雪花,應該是主機板或是顯卡壞了, 要修嗎?當然不值得,只能以這篇文章做為對這台筆電最後的回憶了。

隔個兩天,仔細想想應該是將BIOS內的CPU調至全速,才會如此,
將BIOS調回來之後,TM630又起死回生了,不過機器有點慢,下階段應該是找個比較輕盈的OS來安裝,
看看可不可以跑的比較順囉。
